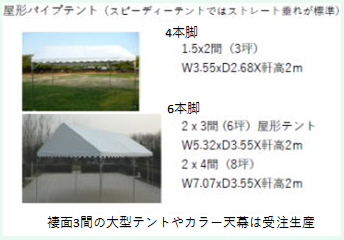

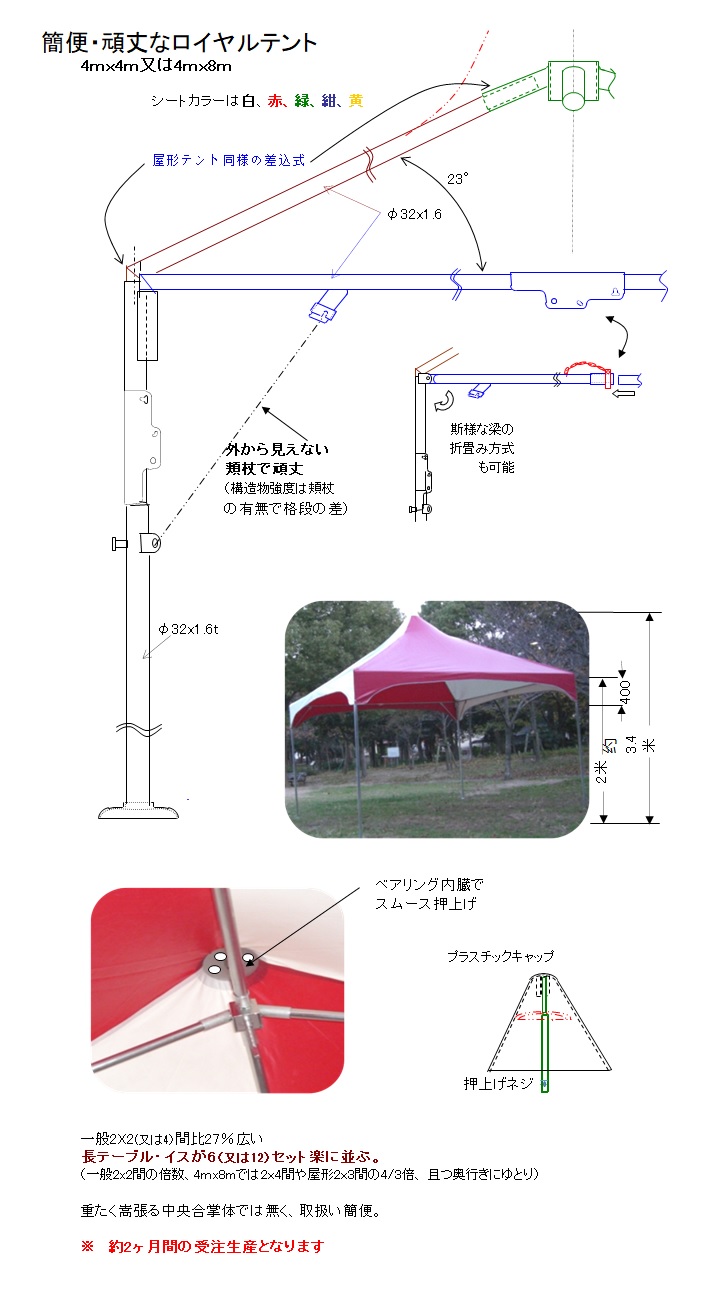

屋形テント▼	ロイヤルテント▼

多目的

屋外物置兼集会用,出店用片流れテント

徹底した省力設営・堅牢

従来の骨組み、天幕・横幕の取付け方を一変した設計です。
添付動画は褄面1880x正面2200ｘ後面1500，全面1800で、テント用途の場合にオプションの50cm脚を継足す構造ですが、ユーザー様のご要求によりサイズのシリーズを増やしていくつもりです。ご要望お寄せ下さい。

簡便・安全・抜群のコストパフォーマンス

イベントテントの常識を覆す
『通風式』片流れテントのれん
※特許申請中

●本テントの特徴（カッコ内は一般屋形テントとの比較---①～④は同じ6坪での対比）

①二人で設営出来ます。（2/3）
②紐結び不要での省力化は抜群です。
（天幕引締め箇所：17/40、夫々迅速且つ一部割愛も可）
③フレーム部材少なく部品管理や作業が楽です。（パイプ本数：9/21）
④風圧減と方杖,火打ち梁,ワイヤ張引に依る補強設計で軽量化。
（重量：52kg/83kg≒63%）
⑤ウェイトや杭打ちの数や程度が節減出来ます。

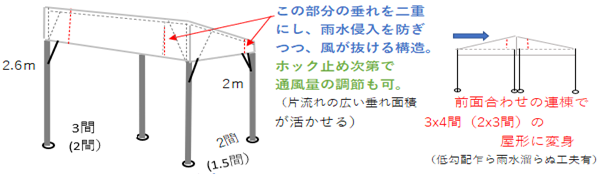

⑥側面から見てM型、切妻型、鋸刃型等連棟方法の地形や用途に依る選択肢が増えます。
⑦3間褄大型テントとの2種在庫が不要に成ります。
（一般屋形では2間褄と3間褄の褄側部材が異なり共用不可）
（右上図連棟時は、間の垂れを天井に捲り上げ大空間に）
⑧最長部材は2ｍ内に収まり、運搬や扱い上便利です。
（3間褄屋形の最長部材は3.1ｍ）

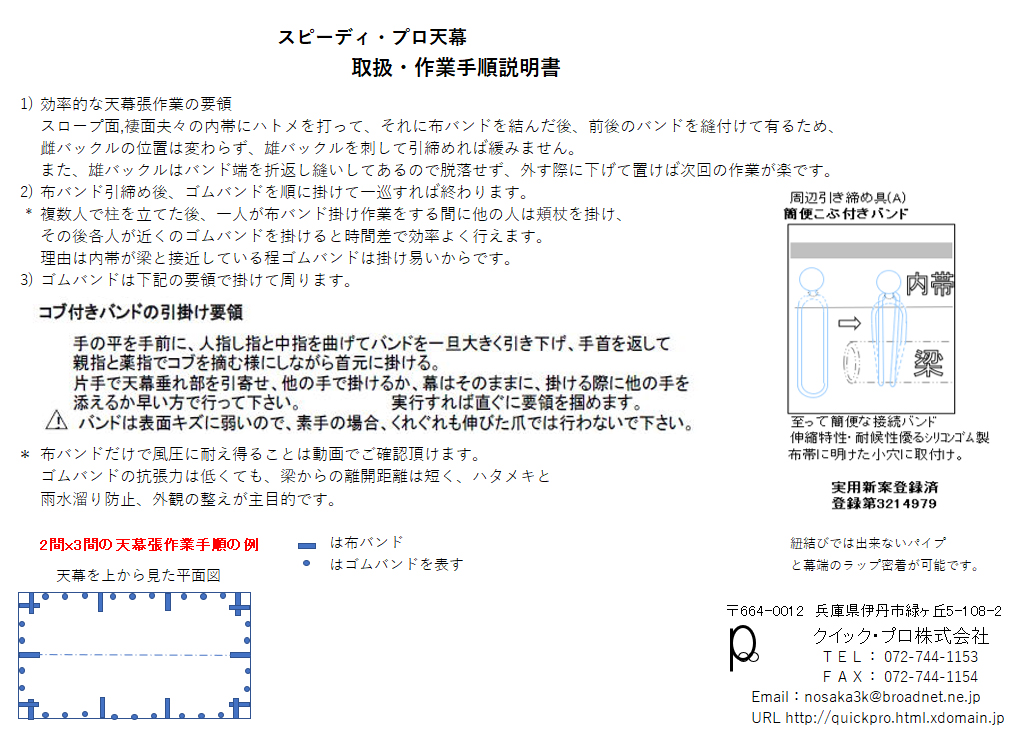

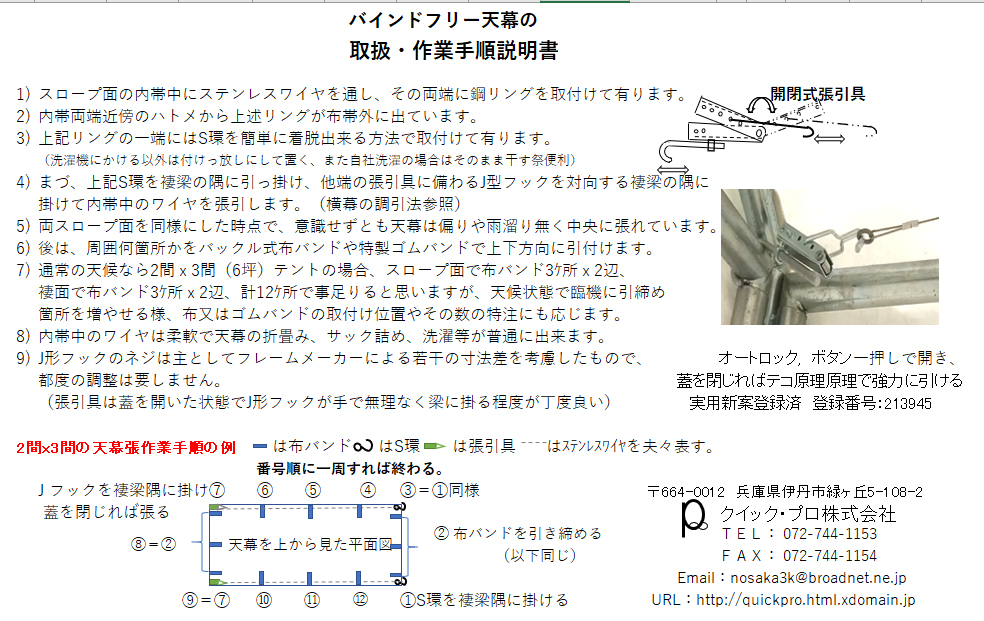

●天幕張り作業要領(3坪については⑤の14ｹ所が7ｹ所で図の張引具不要）

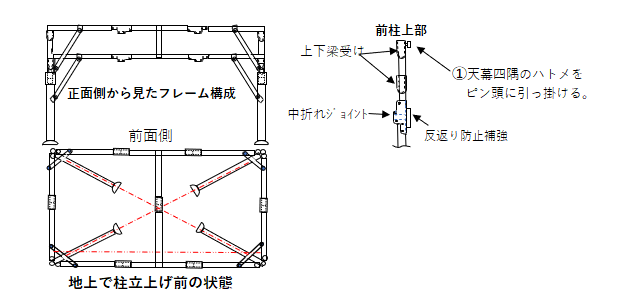

地上で前面側の下記①②及び⑤の内高所部の接続後、柱立上げ後低位部で③と④の残り作業を済ます。

②天井部裏にステンレスワイヤが組まれており、ワイヤ端を前面側二隅の火打梁に引っ掛けてから柱を立てる。

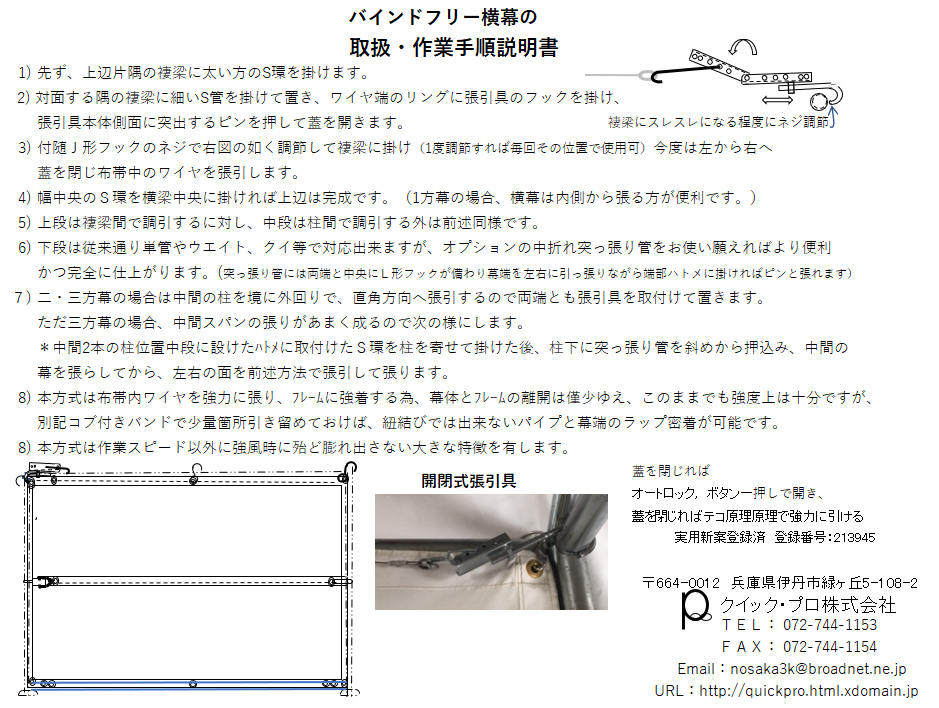

③後方二隅に垂れ下がったワイヤ他端に下図張引具の左フックを掛け、右フックを後辺火打ち梁に掛けて蓋を閉じればピンと張る（同フックはネジで張力調節可能）外す時はボタン一押しで開く。
④低位側の左右梁間も雨水溜り防止に前記同様に張る。
